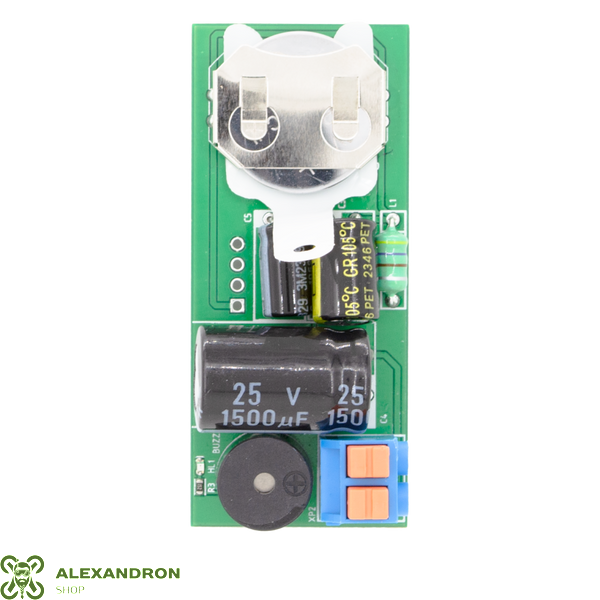

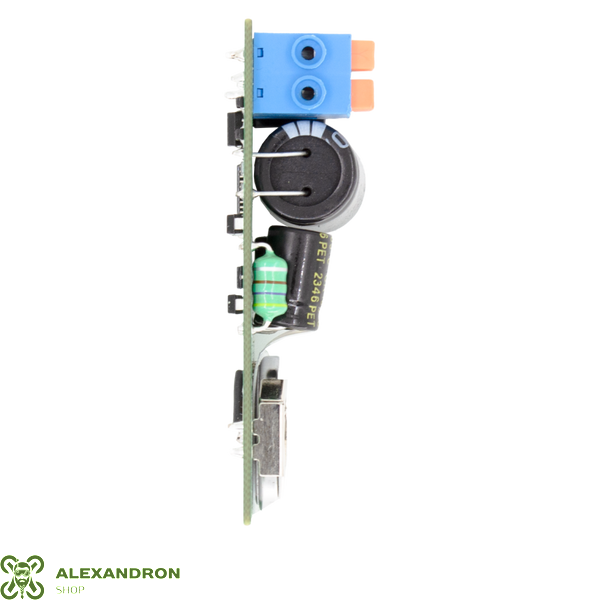

Плата ініціації FIRESTARTER V1.2 (активатор корисного навантаження)

ІНСТРУКЦІЯ

ІНІЦІАТОР ДЛЯ КОРИСНОГО НАВАНТАЖЕННЯ

FIRESTARTER (V 1.2)

(зі збільшеною чутливістю та самоліквідацією )

PDF-інструкція та ВІДЕО-інструкція за ЦИМ ПОСИЛАННЯМ

Призначення

Ініціатор для корисного навантаження призначений для використання із під’єднаним зовнішнім елементом (для прикладу електродетонатором).
Спрацювання запалу відбувається після удару.



Опис та принцип роботи

Ініціатор для корисного навантаження Firestarter (V 1.2) призначений для використання із під’єднаним зовнішнім елементом (для прикладу електродетонатором чи електросірником). Ініціатор для корисного навантаження Firestarter активується після усунення запобіжного елементу з-під батарейки, після чого починається відлік безпечного часу (60 секунд). Про початок роботи свідчить блимання світлодіоду на платі. Після закінчення відліку безпечного часу світлодіод згасне. Це свідчить про перехід ініціатора у бойовий режим.
Самоліквідація відбувається через 30 хвилин після переходу плати у бойовий режим.
У бойовому режимі в момент удару на електродетонатор подається короткочасний імпульс напругою 9-11 В та струмом 1-1,5 А для спрацювання запалу. Для під’єднання зовнішніх елементів (наприклад електродетонатора чи електросірника) передбачено спеціальні клеми для швидкого з’єднання.
Гарантований час роботи (очікування в бойовому режимі) на елементі живлення CR2032 – 30 хвилин.


Додаткові підсистеми захисту

Для запобігання детонації в процесі підключення електродетонатора до плати ініціатора, реалізовано додаткові підсистеми захисту.
Підсистема захисту 1: програмований безпечний час (60 секунд)
Підсистема захисту 2: блокування активації (запобіжний елемент під батарейкою)
Підсистема захисту 3: самоліквідація плати через 30 хв після переходу у бойовий режим.

Технічні характеристики

• Час безпеки - 60 секунд (з моменту усунення запобіжного елементу з-під
батарейки);
• Самоліквідація ініціатора – через 30 хвилин після переходу в бойовий режим;
• Висота спрацювання при падінні плати на тверду поверхню: 1 см;
• Плату виконано на базі мікроконтролера серії STM32, монтаж SMD та THT компонентів - двосторонній;
• Габарити плати - 62х27х18мм;
• Живлення: CR2032 батарейка, 3В;
• Вихідна напруга на запальник: 9В-11В;
• Гарантований час роботи - 30 хвилин (очікування в бойовому режимі з встановленим елементом живлення CR2032).

Звукові та світлові індикатори стану
Початок роботи плати - світлодіод починає мерехтіти
Безпечний час - повільне мерехтіння світлодіоду (60 секунд) + короткі звукові сигнали
Зарядка конденсатора - швидке мерехтіння світлодіоду (15-20 секунд)
Конденсатор заряджений - мерехтіння світлодіоду припинилося




Передбачено наступні можливі способи кріплення плати ініціатора:
• В корпусі FPV (якщо це передбачено виробником)
• На корпусі бойової частини
• На спеціальному кронштейні між корпусом дрона та бойовим вантажем
Ініціатор має бути подовженням корпусу дрона та чітко реагувати на вібрації від удару об ціль. Фіксуйте ініціатор виключно кріпленнями зі струмонепровідних матеріалів (для прикладу кабельними стяжками).

Перевірка працездатності перед спорядженням боєприпасу
Перед спорядженням бойового елементу проведіть перевірку ініціатора. Для цього, не підключаючи детонатор, витягніть запобіжний елемент та переконайтесь, що індикатор повільно мерехтить та видає звукові сигнали протягом 60 секунд. Після того, як світлодіод перестане блимати - конденсатор заряджений та ініціатор готовий до роботи. Самоліквідація відбувається через 30 хвилин після переходу плати у бойовий режим. Протестуйте ініціатор, скинувши його з висоти 1 см. При спрацюванні (після удару) загориться світлодіод індикатора стану. Повторно встановіть запобіжну пластину між батарейкою для деактивації ініціатора. Світлодіод має згаснути.

Спорядження ініціатора на боєприпас

Змонтуйте ініціатор на боєприпас не підключаючи електродетонатора.
Врахуйте наступні рекомендації:

• Заборонено встановлювати плату безпосередньо на карбонових деталях та металевих елементах, оскільки вони є провідником струму, що може
спричинити неправильну роботу плати ініціатора, короткі замикання та призвести до передчасних спрацювань.
• Заборонено встановлювати плату на корпус акумулятора. Це може призвести до неправильної роботу плати ініціатора.
• Заборонено встановлювати віброгасні прокладки та елементи, які можуть спричинити неправильну роботу ініціатора.
• Заборонено використання будь-якого клею для кріплення та фіксації ініціатора.




Детонатор підключається до роз’ємів для швидкого з’єднання на платі ініціатора. Для переведення ініціатора у бойове положення, після спорядження ініціатора на боєприпас, витягніть запобіжну пластину з плати ініціатора, після чого починається відлік безпечного часу. Про початок роботи свідчить блимання світлодіоду на платі. Після закінчення відліку безпечного часу (60 секунд) та зарядки конденсатора (15-20 секунд) світлодіод згасне, а ініціатор перейде в бойовий режим (спрацювання від удару). Самоліквідація відбувається через 30 хвилин після переходу плати у бойовий режим.

Підготовка боєприпасу з ініціатором до бойової роботи
Після усунення запобіжного елементу ініціатор переходить в безпечний режим (60 секунд). Після 60 секунд відбувається зарядка конденсатора (триває 15-20 секунд). Після зарядки конденсатора ініціатор спрацьовує від удару.

Самоліквідація відбувається через 30 хвилин після переходу плати у бойовий
режим.

Перевірка працездатності ініціатора в складі БПЛА перед застосуванням

Для перевірки працездатності ініціатора в складі БПЛА можна використати наступні опції:
• Електросірник, під’єднаний до клем швидкого з’єднання на платі ініціатора.
Після спрацювання ініціатора від удару - електросірник спалахне.
• Світлодіодну стрічку, підключену до клем. При спрацюванні від удару
світлодіодна стрічка буде світити.
