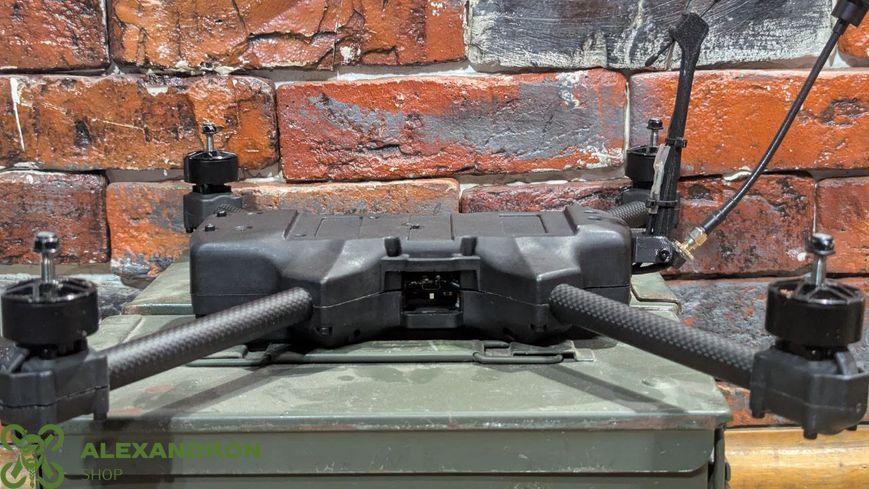

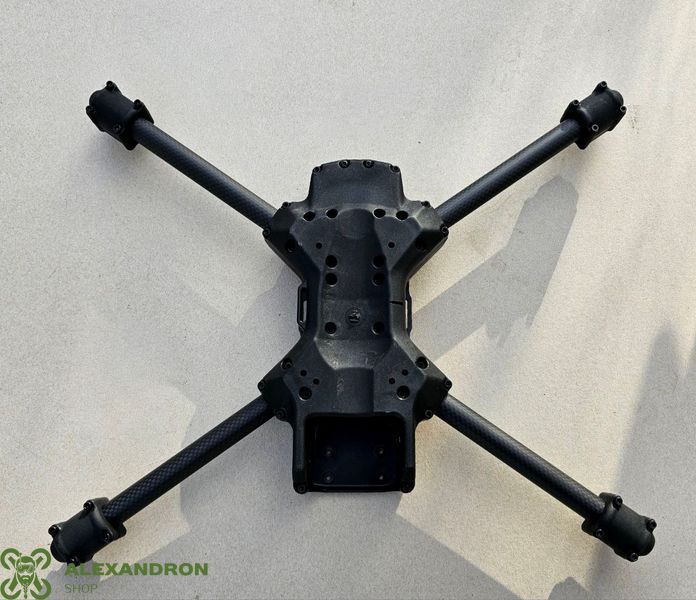

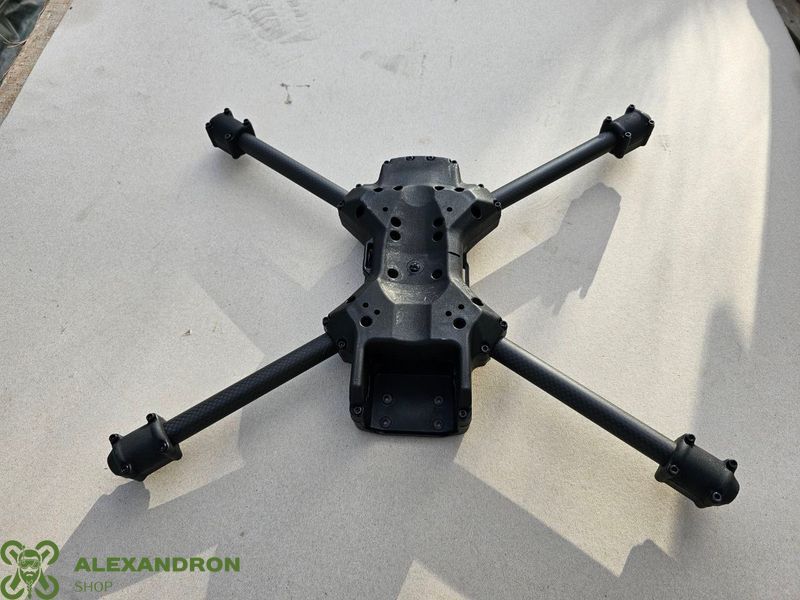

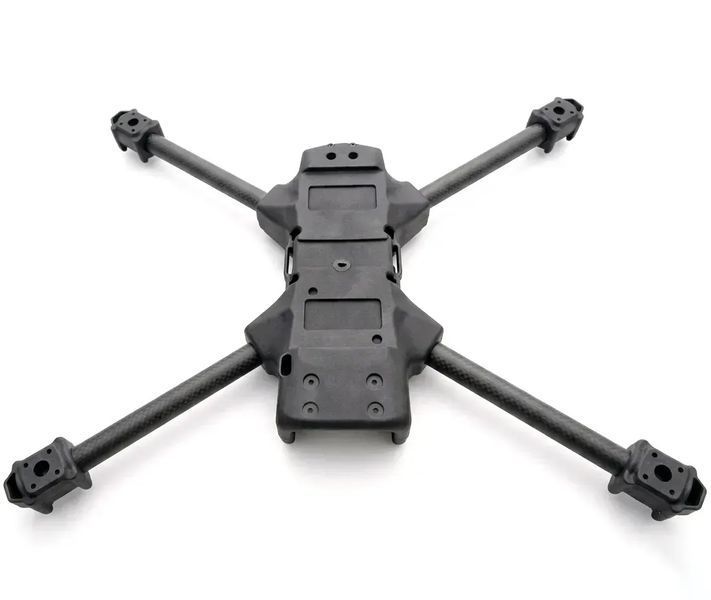

Лита рама Beetle для FPV дрона 8-10 дюймів українського виробництва з передбаченим скидом та поворотом камери

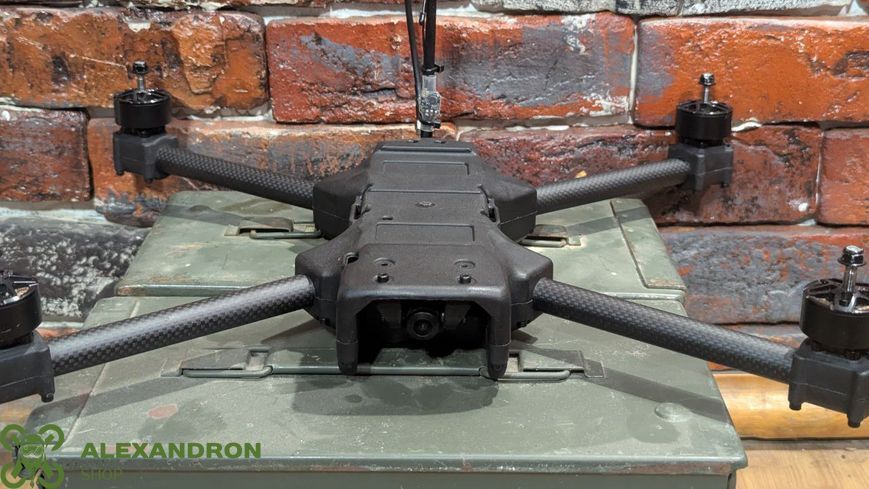

Лита рама українського виробництва для FPV дронів розміром від 8 дюймів до 10 дюймів зі стандартними трубками, та до 13 дюймів якщо взяти довші трубки для променів. Рама цікава тим, що її унікальна конструкція передбачає вбудовану систему скидання корисного навантаження та поворот курсової камери або камер. Завдяки продуманій конструкції вона легко адаптується під різні конфігурації і задачі.

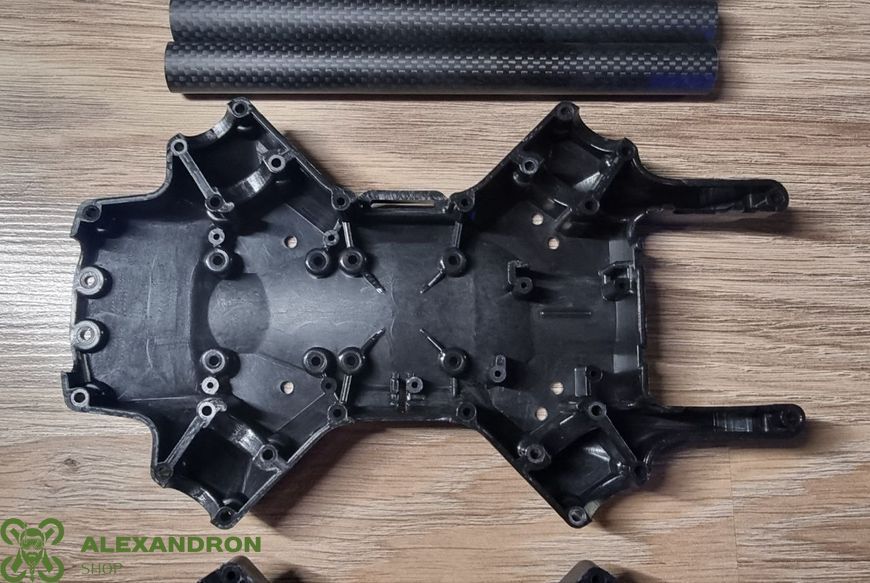

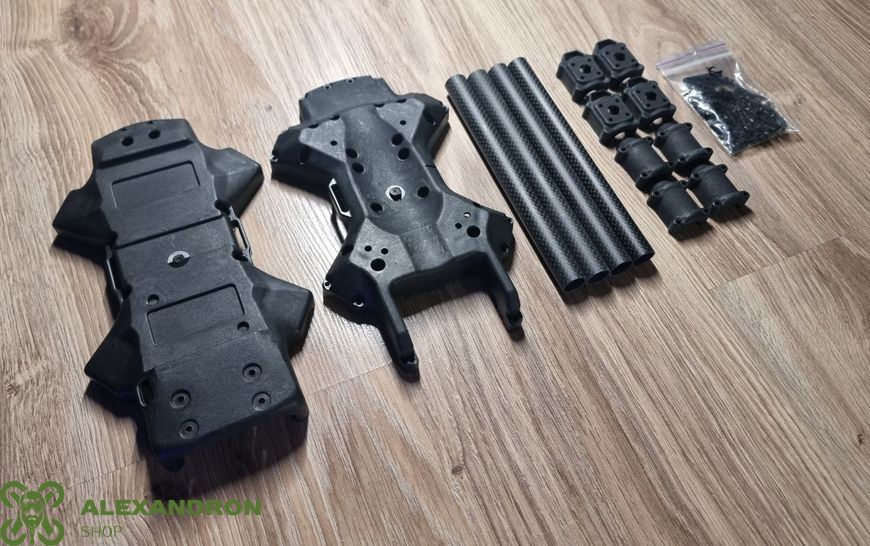

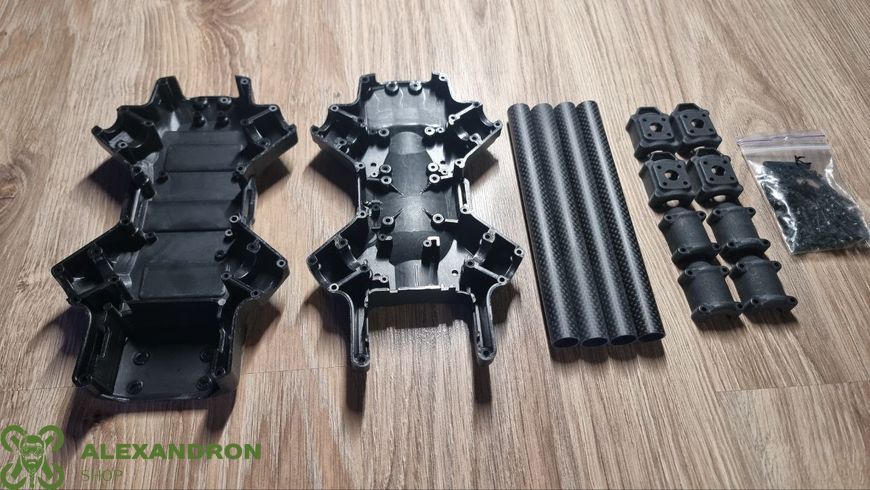

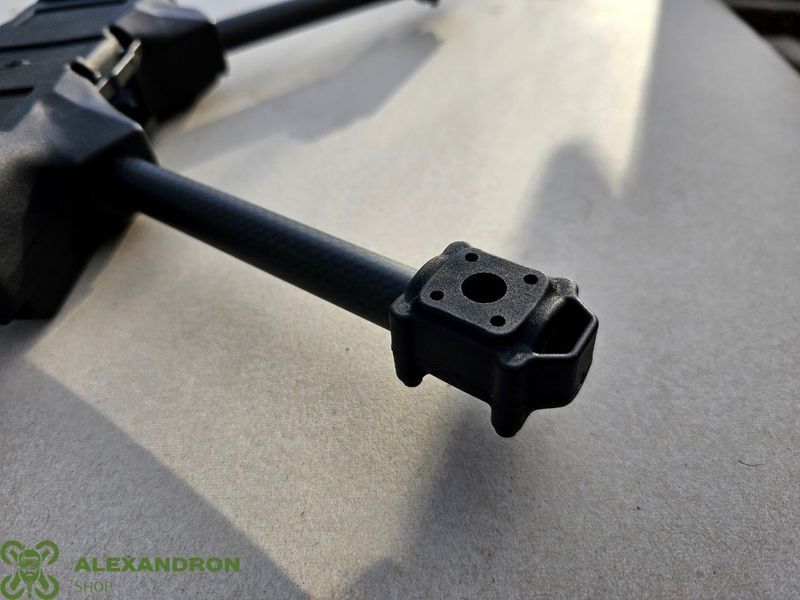

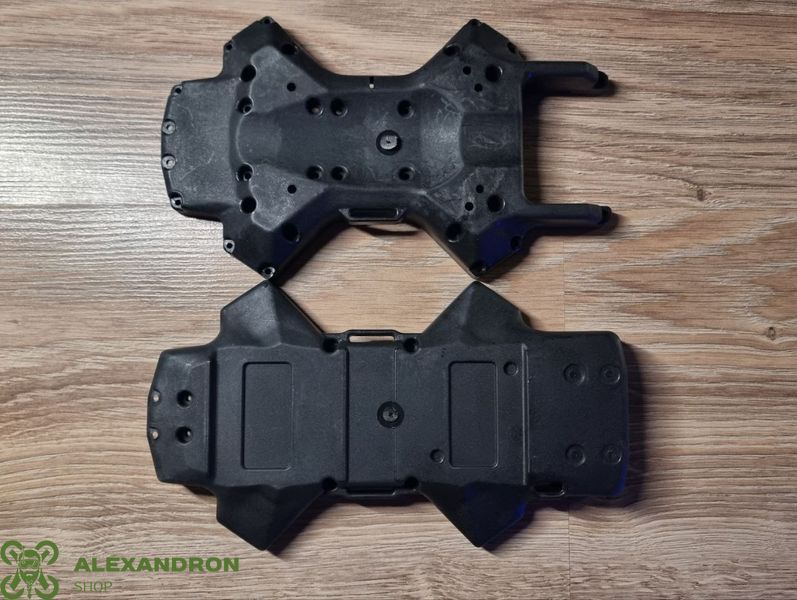

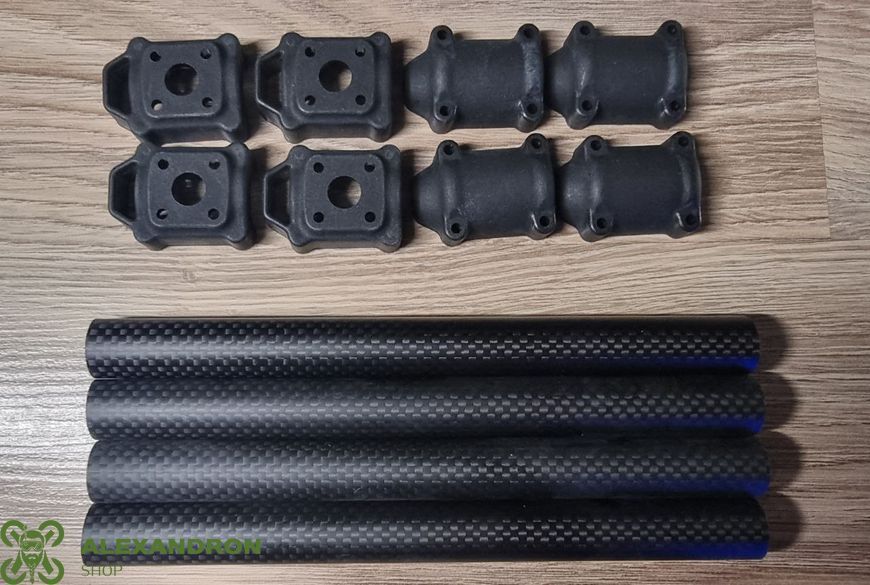

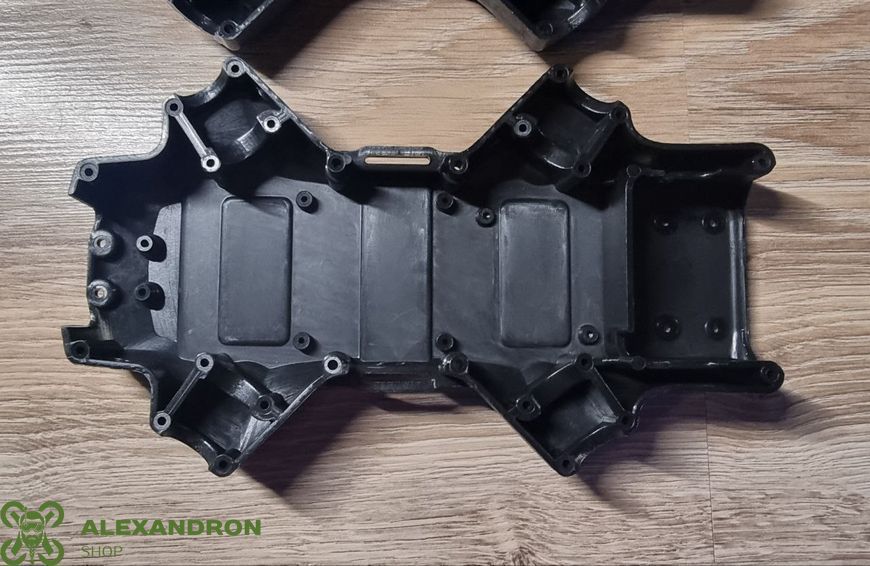

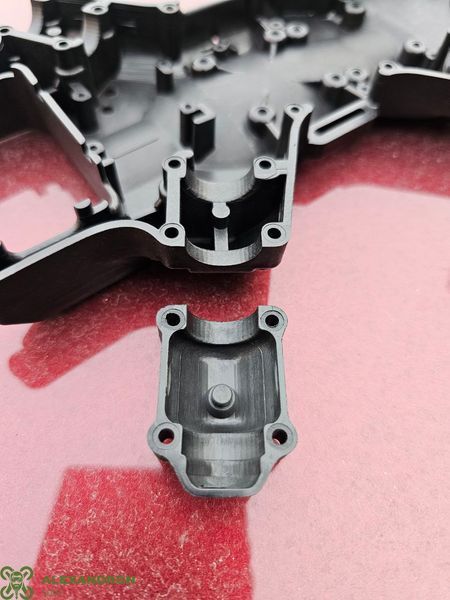

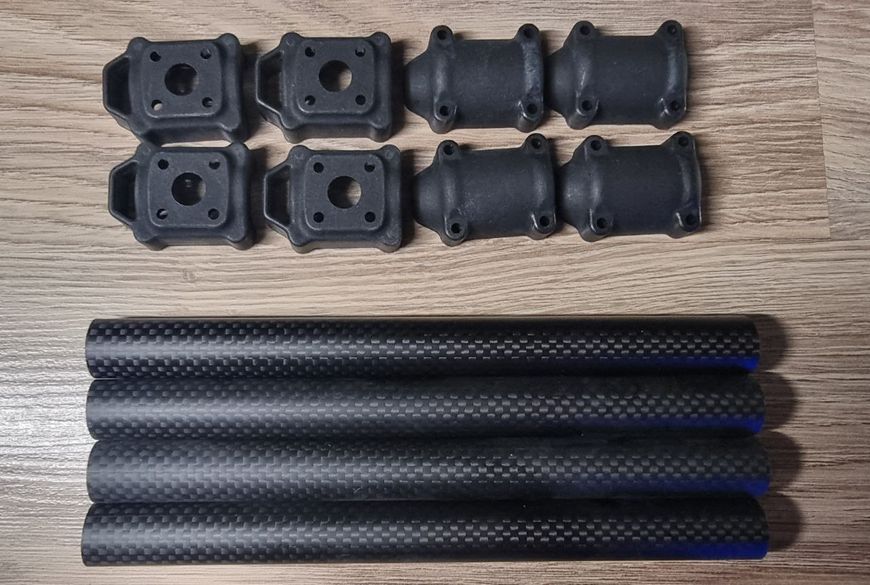

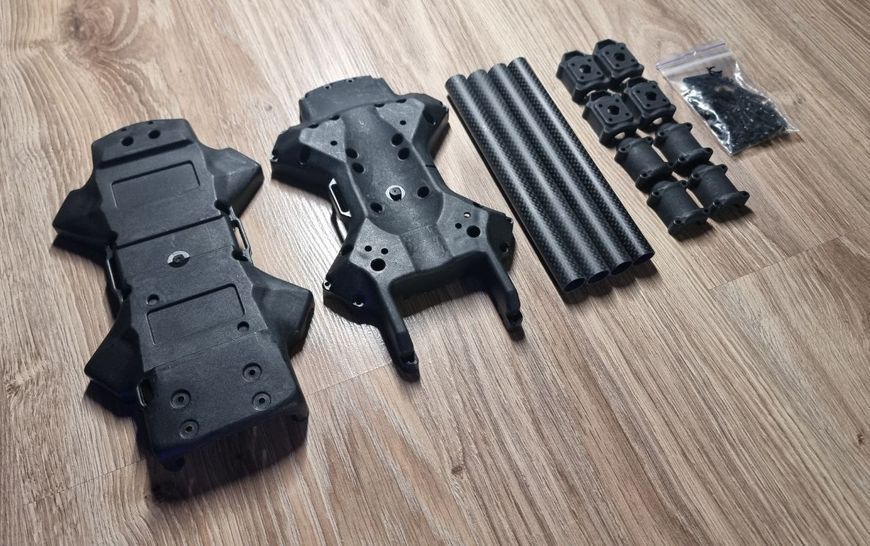

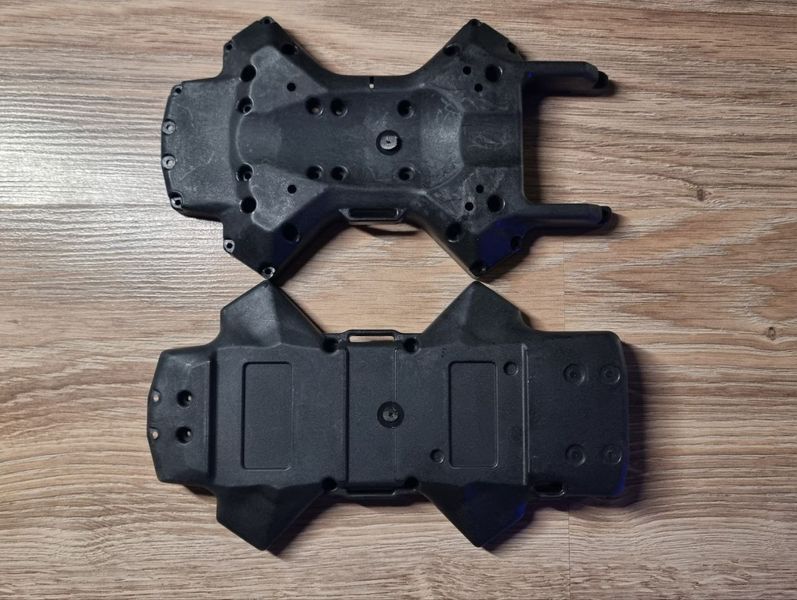

Комплектація рами - це все те, що ви бачите на фото, а саме верхня та нижня частина литої основи рами, карбонові трубки, та литі муфти для їх кріплення, а також крепіжні гвинти. Але для максимального розкриття потенціалу рами та адаптації під свої задачі - нижче (знизу сторінки) розміщені STL файли для 3Д друку для різної переферії та кріплення "внутрішнього світу", а саме кріплення для різних камер, антен, GPS, серв, поворотних механізмів, ніжки для дрона, тощо...

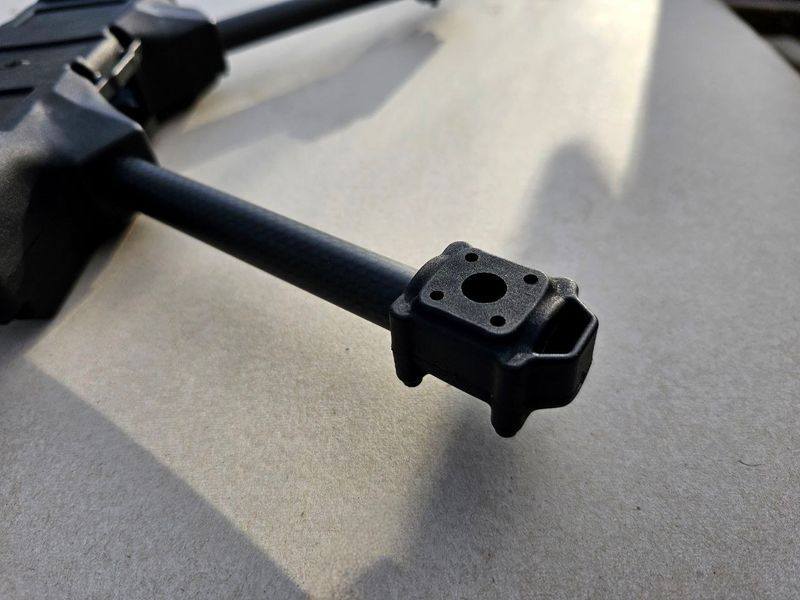

В якості променів - трубка карбонова (або можна замінити на алюмінієву, діаметр 16мм -0.05 +0.1мм. довжина 175мм для 10". Для більшого розміру потрібно використовувати довші трубки.


Якщо ви таки вирішили сконфігурувати дрон з поворотною камерою та скидом, то вам необхідно виготовити дві нижченаведені тяги.

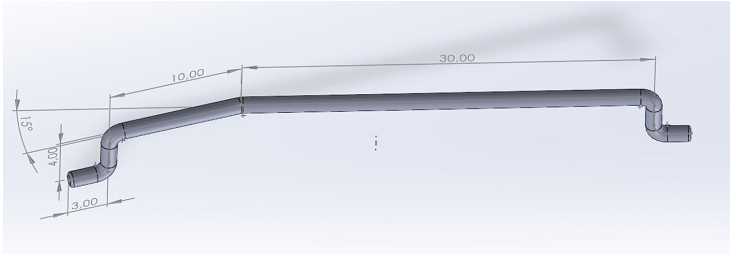

Тяга для поворота камери:

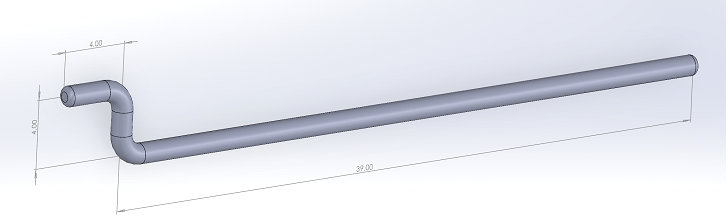

Тяга для системи скидання:

Сервомотори, для скиду і повороту камери однакові:  Jx Servo PDI-1181MG

Матеріал литих елементів рами - армований поліамід.
Матеріал променів - карбонова труба діаметром 15.9мм

Відео-інструкція по збірці та нюансам налаштування від автора рами:
Огляд з середини:  ДИВИТИСЬ ВІДЕО
Серви і тяги:  ДИВИТИСЬ ВІДЕО
